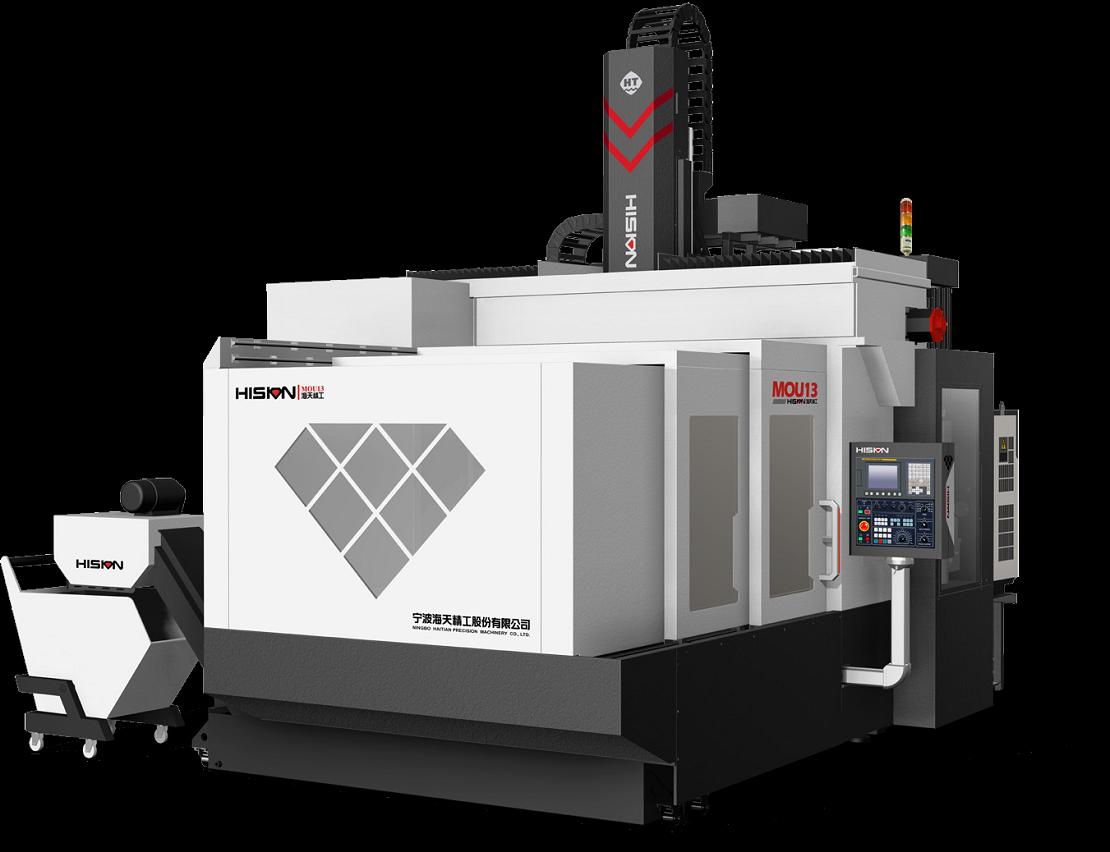

海天精工MOU13×21定梁海天龙门加工中心是海天精工在充分发挥自我优势的基础上、通过消化吸收国际先进技术,自主开发研制的工作台移动式海天定梁龙门系列镗铣床产品。海天龙门加工中心产品在继承传统龙门机床基础框架刚性强、结构对称、稳定性强等优点的基础上,引进国际先进的动态刚性设计理念,全部采用PRO/E三维设计,海天龙门加工中心主要结构均采用有限元分析,通过优化布筋结构,合理分布质量优化设计了移动部件。
海天精工MOU13×21龙门加工中心,具备铣削、镗削、钻削(钻、扩、铰)、攻螺纹、锪削等多种加工功能。而且,针对客户的不同特点,可选配全闭环光栅尺精密反馈系统、刀具中心冷却功能、无机械手式刀库、工件自动测量、刀具自动测量、4轴联动加工等功能,可为客户配置性价比优良、满意贴心的产品。海天龙门加工中心技术指标和配置国内领先,海天龙门加工中心产品结构和工艺成熟,产品质量稳定,机床扭矩大,快速响应特性佳,适用于汽车、模具、航空航天、包装、五金等各种机械加工领域的需求。
项目 单位 MOU13x8 MOU13x16 MOU13x21 加工范围 X轴行程 mm 800 1500 2000 Y轴行程 mm 1300+300 Z轴行程 mm 700 龙门有效宽度 mm 1380 工作台面至主轴端面的距离 mm 150-850 工作台 工作台尺寸 mm 1300x850 1300x1620 1300x2100 工作台承重 ton 1.5 3 3.8 T型槽规格(宽度x间距x个数) 22×160×5 22×160×10 22×160×13 驱动进给 切削速度X/Y/Z m/min 20/20/20 快速移动速度X/Y/Z m/min 24/24/24 20/24/24 20/24/24 标配电主轴 驱动方式 高频电主轴FANUC12000 主轴转速 rpm 10-12000rpm 主轴功率(S1/S6) Kw (15/18.5KW)/(18.5/22KW) 主轴扭矩(S1/S6) N.m (95.5/167)/(35.3/42) 主轴锥度及规格 BT40 滑枕截面 mm 350×350 刀库(选项) 刀库容量 T 20/24把(无机械手刀库) 刀柄形式 BT-40 最大直径(满刀/空位) mm φ75/φ120 最大长度 mm 300 最大重量 kg 8 其他 电气总容量 KVA 40 机床重量 t 10.5 12.5 13.5 机床轮廓尺寸 cm 320×300×400 500×300×400 600×300×400
