海天精工(苏州)有限公司-海天加工中心-CFVLite系列高速立式加工中心

日期:2022/3/1 13:28:01 人气:1135

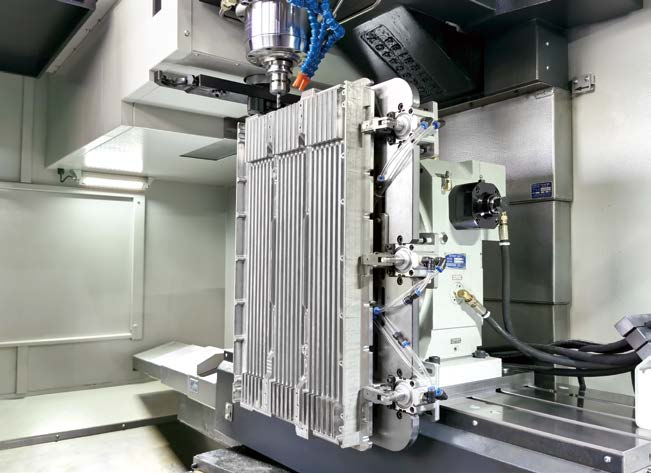

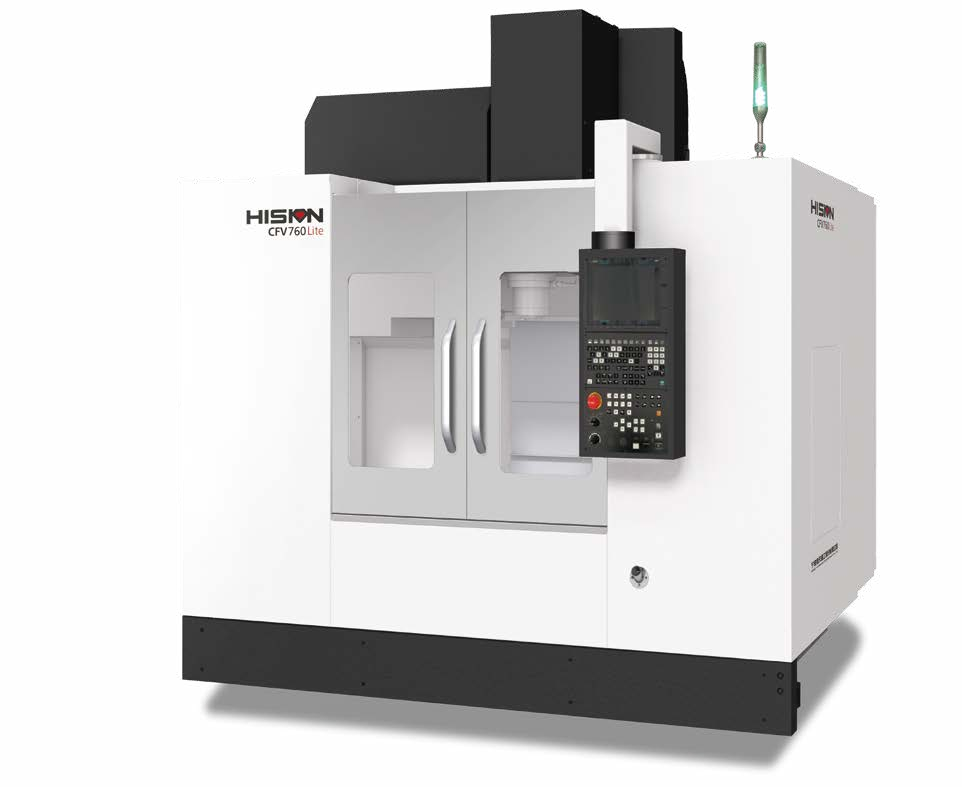

轻量化大型铝加工新锐-海天加工中心-CFV Lite 系列高速立式加工中心


High Speed
High Rigidity
高速 / 高刚性

媲美 BT40 的刚性-拥有钻攻机的高效

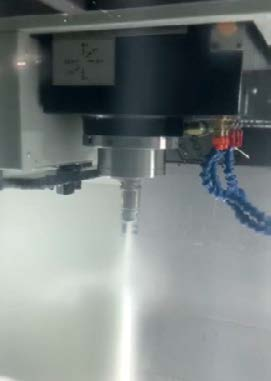

电主轴实现快捷加装中心出水

四周边完美解决方案

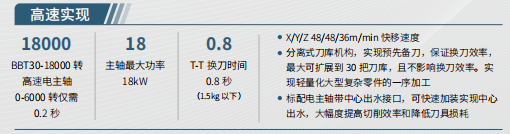

高刚性实现
       海天加工中心- CFVLite系列高速立式加工中心配备 BT40 加工中心的高刚性结构,宽床身,A 型大跨距立柱,轻量化主轴箱,主轴锥度标配 BBT 双面约束接口,18kW 的超越 BT40 主轴的最大功率支撑为高效加工提供足够的动力,超强拉刀力设计,带蓄能器的常闭式液压打刀机构,实现高效稳定。

       海天加工中心-CFVLite系列高速立式加工中心,旨为中国机械制造业的提升做出贡献。公司创新技术充分贴合了用户的需求,一贯的宗旨是高效、高精度、高可靠性;配置先进的电主轴系列和高动态响应的驱动系统,使加工更高速、高精、高效;且赋予环保、节能的特性,广泛适用于零件、模具市场的加工。

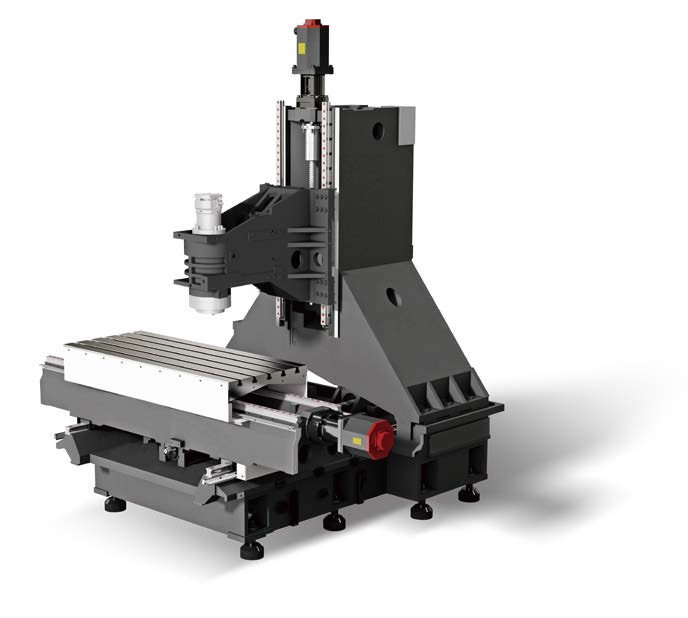

海天加工中心-CFVLite系列高速立式加工中心 主要结构
采用刚性主轴及强力冷却系统的 18000rpm 电主轴单元,能提供高转矩,高效率的加工性能;电主轴采用星角转换电气控制 2 档变速,可以同时满足低速扭矩大和高速功率大的要求,主轴组件利用动态平衡校正设备,直接校正主轴动态平衡,使主轴在高速运转时,避免产生共振现象,确保最佳的加工精度。
三轴均采用线性导轨,水平轴最大快移速度达到 48m/min 且能提供高动态精度及高速切削进给性能。配之高精度滚珠丝杠副,滚珠丝杠经预拉伸后,大大增加了传动刚度并消除了快速运动时产生的热变形影响,因而确保了机床的定位精度和重复定位精度。
20 把机械手伺服刀库,采用凸轮驱动,换刀速度更快,可靠性更高且缩短非切削时间。
采用主轴内藏式打刀油缸机构,更加节省空间,响应速度更快,与其配备的 6L 小液压站更加节能环保,相比以往的气液转换缸打刀要节省响应时间。
机内后冲水,布置在工作台两侧。
高精度、高动态响应:
选用带主轴冷却系统的主轴单元,采用进口转子、定子,进口轴承。
各轴电机与丝杠用无齿隙弹性联轴器直联。
各轴均采用进口直线导轨。
功率及扭矩:
主电机额定功率 11kW,额定扭矩 15N.m,最高转速 18,000rpm;最大功率 18.5kW,最大扭矩 28N.m。



 需要了解海天机床高速立式加工中心请联系海天精工苏州办事处18260198823
