中国龙门加工中心的翘首-电主轴系列高端海天龙门加工中心

日期:2022/3/1 12:16:05 人气:720

海天机床-电主轴系列高端海天龙门加工中心

       海天精工 GRUe II / GNUe 定梁电主轴系列海天龙门加工中心,继承了传统龙门的高刚性几何框架。三轴采用线性导轨结构,大尺寸的滑枕截面,配备结构先进的大扭矩电主轴,丰富的自动附件头选项,使加工更高效;且赋予环保、节能的特性,广泛适用于覆盖件冲压模。

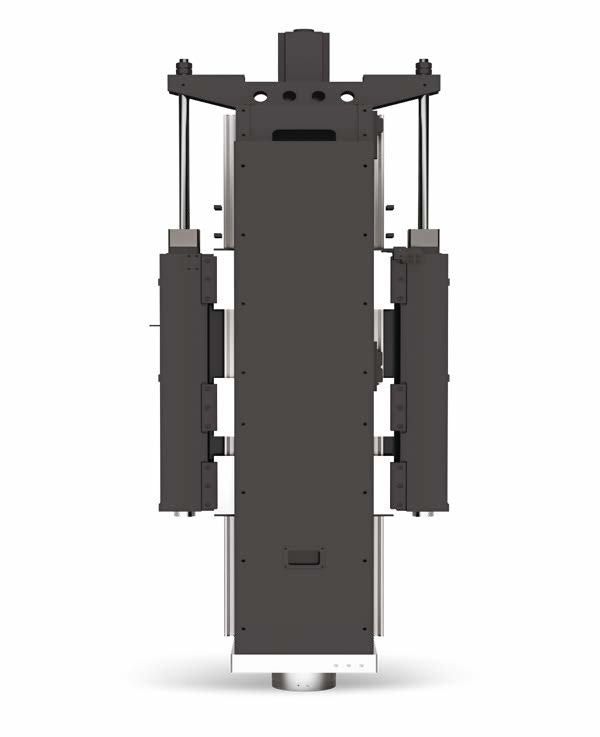

高刚性滑枕
高刚性滑枕配合大尺寸两线轨设计,摩擦系数低、动态性能好。满足各种附件头的安装,适应多样化加工需求。

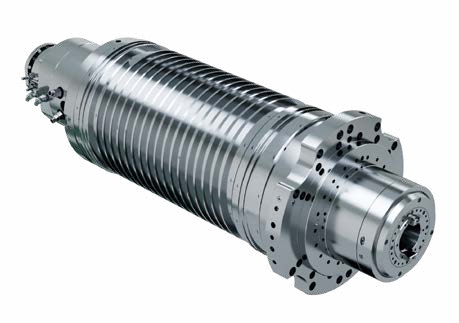

大功率、大扭矩电主轴
电主轴系列高端海天龙门加工中心是海天机床自主研发大扭矩电主轴。主轴转速 6000rpm、最大扭矩 505/600N.m,赋于机床强劲切削性能。

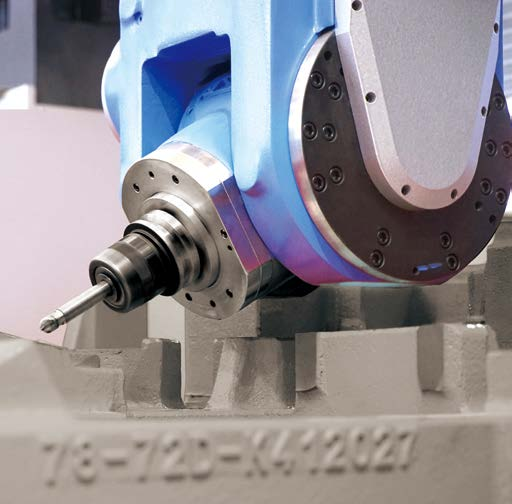

全自动 AC 摆头
电主轴系列高端海天龙门加工中心具有丰富的附件头选项,可配置 4000rpm,全自动 AC 摆头。使用 3+2 坐标转换功能,极大的拓展机床的适用能力。

立柱旋转头库
实现自动换头,结构紧凑。减少加工辅助时间,提高了加工效率。


自动刀库 ATC
刀库具有提前备刀功能,在加工的同时预备好下一把刀,缩短非加工时间,提高加工效率。

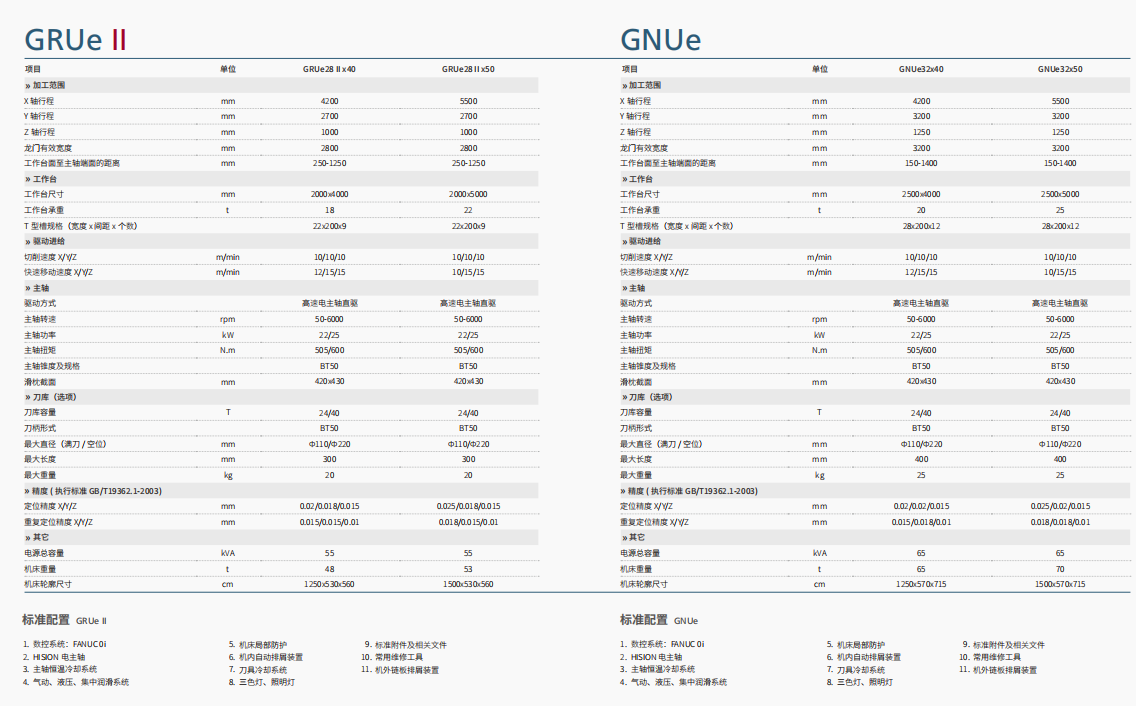

海天精工-GRUeII/GNUe海天龙门加工中心(电主轴)参数表


        GNUe32×50定梁龙门加工中心是海天机床在充分发挥自我优势的基础上、通过消化吸收国际先进技术,自主开发研制的工作台移动式定梁龙门加工中心系列产品。具备铣削、镗削、钻削(钻、扩、铰)、攻螺纹、锪削等多种加工功能。适用于汽车、模具、航空航天、包装、五金等各种机械加工领域的需求。

主要结构

该机床为龙门框架固定,工作台移动结构,主要由工作台、床身、立柱、横梁、滑鞍、滑枕、液压系统、润滑系统、冷却过滤系统、排屑装置、旋转式操作面板以及电控系统等部件组成。

各坐标轴定义:

X轴:工作台在床身上做前后纵向运动;

Y轴:滑枕、滑鞍部件在横梁上沿导轨作左右横向运动;

Z轴:滑枕在滑鞍上沿导轨作上下垂直运动;

 床身(X轴)

床身和工作台材料均选用高强度优质铸铁,树脂砂造型。

床身内部布置加强筋,使床身结构厚重。导轨采用重载滚柱导轨支撑结构,各滚柱直线导轨上密布高承重滑块,从而使机床得到高刚性和长久稳定的精度。

传动系统采用交流伺服电机,通过进口低背隙减速器后,直接带动重载荷滚珠丝杠旋转,实现X轴的直线往复运动。

横梁(Y轴)

横梁大件采用高强度优质铸铁,树脂砂造型。

横梁导轨采用阶梯式结构,横梁截面大,导轨跨距大,主轴中心到Z轴导轨面距离短,翻转力矩小,结构刚性好。Y轴导轨选用进口重载滚柱导轨支撑,此结构抗震性能好,刚性强,稳定性佳。

传动系统采用交流伺服电机,通过进口低背隙减速器后,直接带动重载荷滚珠丝杠旋转,实现Y轴的直线往复运动。

滑枕(Z轴)

滑鞍、滑枕采用高刚性以及稳定的热稳定设计技术,采用高强度优质铸铁,树脂砂造型,导轨副采用两导轨支撑结构,配合大扭矩伺服电机和液压双油缸平衡,使滑枕部件惯量减小,动态特性好,启停反应更快。

Z轴伺服系统采用交流伺服电机通过高刚性联轴器联接后,直接带动重载荷滚珠丝杠旋转,实现Z轴的高精度往复运动,丝杠支撑采用两端固定预拉伸结构。

主轴采用优质合金钢,渗碳淬火,主轴轴承组件选用进口高精密主轴专用成组轴承,配置主轴恒温冷却系统,通过电气换档实现电机高、低两档变速,在每档速度内无级调速。

立柱

材质:采用高强度优质铸铁,树脂砂造型。

液压系统

液压系统功能包括主轴自动松夹刀等,系统采用集成化安装,保证整机运动的可靠性,维护保养方便。

润滑系统

整机的导轨和丝杠均采用加压式集中定时定量润滑系统(鲁布油脂润滑),在油路中采用先进的加压式计量件进行油量控制;能够对各润滑点的供油周期和供油量进行调整,并通过电气系统控制实现全自动集中润滑。主轴轴承、行星减速器和丝杠轴承采用德国SKF高级专用锂基润滑脂润滑。

冷却系统

主轴轴承及主驱动电机均采用油冷却方式,冷却效果好,主轴温度控制准确。

标配刀具冷却系统,切削液箱容量1200L。

 排屑装置

分布在工作台两侧各一套螺旋排屑器,设备端部设有提升链式排屑器。
